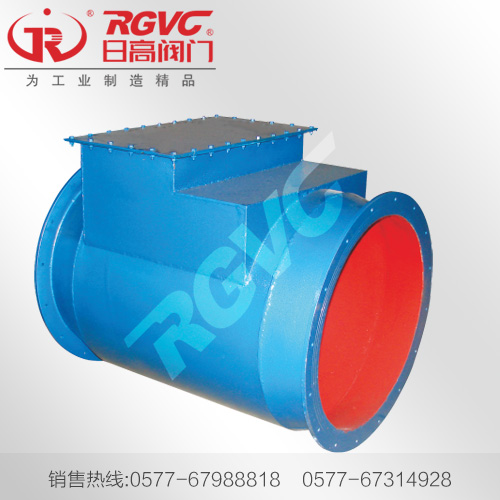

手動風量調節閥結構及工作原理
a、杠桿式啟閉結構 電動百葉閥
杠桿式啟閉結構。當?shù)y關閉時，主軸與杠桿用錐銷緊固，繞o點按逆時針旋轉，杠桿用帶孔銷帶動蝶板ab，由壓縮彈簧推動蝶板固定在杠桿的支點n上，隨主軸杠桿的轉動而轉動。當?shù)迳隙薭與閥體密封面全部接觸而達到密封。開啟過程正好相反。在啟閉過程中，密封副間相對滑動很小，減小相對磨損。在關閉狀態為軸向壓力密封，改變傳統的外力擠壓密封。
b、連桿增力式執行機構 鑄鐵方閘門
連桿增力式執行機構，活塞在氣源壓力的作用下向右移動，活塞桿帶動力臂于箱體內滑動，連桿牽動搖桿順時針轉動，輸出扭矩。而連桿與搖桿長度相同，均等于箱體槽心至輸出中心的距離。箱體槽壁承受側向推力f，分力p牽動搖桿轉動，根據力的分析可知：
p=q/cosαα=sin-1(1-sinβ)
m扭=phcos(90-α-β)=qhsin(α+β)/cos(α+β)
由上式可知，β角減小，α角增大，m扭值隨之增加。當β=0°、α=90°時(蝶閥處于關閉狀態)，驅動裝置輸出最大扭矩，而在啟閉過程中的扭矩較小。此特性在曲線上恰好包容了蝶閥操作扭矩曲線，滿足蝶閥在關閉或開啟狀態時所需的密封力矩。盲板閥
文章由盲板閥,插板閥,蝶閥,閘門,百葉閥專業生產廠家浙江日高閥門有限公司整理發布，了解詳情請咨詢電話：0577-67314928
浙江日高閥門有限公司專注閥門12年，公司為中國通用機械工業協會閥門分會會員單位、中國質量檢驗協會團體會員單位，全國最主要和最大的盲板閥、插板閥、蝶閥、閘門、百葉閥等通用閥門生產商、供應商。
